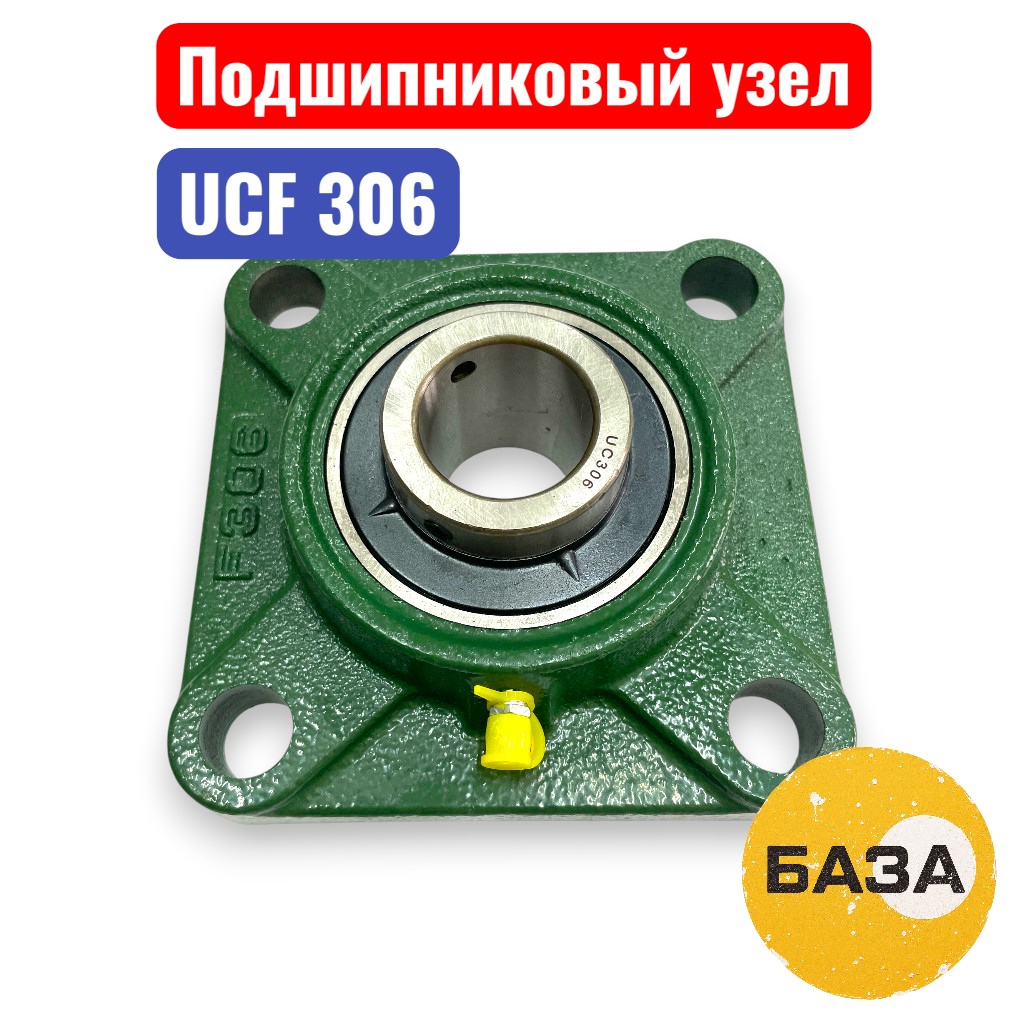

Подшипниковый узел UCF306 30х125х125х43 (B3-21-2)

Подшипниковый узел UCF306 — это корпусной подшипник, предназначенный для поддержки вращающихся валов и передачи нагрузок. Он состоит из шарикового радиального однорядного подшипника UC306 и фланцевого корпуса F, который обеспечивает надёжную фиксацию и защиту. Узел широко применяется в промышленном, сельскохозяйственном и общем машиностроении, включая конвейеры, редукторы, транспортёры и сельхозтехнику.
Основные характеристики
•    Внутренний диаметр: 30 мм.
•    Наружный диаметр подшипника: 72 мм.
•    Ширина подшипника: 43 мм.
•    Материал корпуса: серый чугун (аналог СЧ15 по ГОСТ 1412-85).
•    Динамическая грузоподъёмность: 26 500 H.
•    Статическая грузоподъёмность: 15 200 H.
•    Предельная частота вращения: 2200 об/мин.
•    Расстояние между центрами установочных отверстий: 95 мм.
•    Тип крепления: стопорные винты.
•    Уплотнение: два уплотнения для защиты от пыли и влаги.
Корпус имеет сферическое посадочное отверстие, а подшипник — сферическое наружное кольцо. Это позволяет узлу компенсировать небольшие перекосы вала при монтаже. Для смазки предусмотрены отверстия и канавка, а также пресс-маслёнка.
Особенности конструкции
•    Самоцентрирующийся механизм: благодаря сферическим поверхностям подшипник может слегка перемещаться в корпусе, компенсируя перекосы вала.
•    Удлинённое внутреннее кольцо: обеспечивает плавность хода и возможность эксплуатации при перекосах.
•    Защита от загрязнений: уплотнения предотвращают попадание пыли, влаги и абразивных частиц внутрь узла.
Применение
Подшипниковый узел UCF306 используется в различных механизмах и оборудовании, где требуется поддерживать вращение вала и передавать нагрузки. Он подходит для:
•    промышленных станков и конвейеров;
•    сельскохозяйственной техники;
•    редукторов и приводных узлов;
•    упаковочных машин и другого оборудования с цепными и ременными передачами.
